ZLD型圓錐形軸孔彈性柱銷齒式聯軸器
產品分類： 彈性柱銷齒式聯軸器
彈性柱銷齒式聯軸器與齒式聯軸器相比,結構簡單,組成零件較少,制造較方便,不用齒輪加工機床。傳遞轉矩大,在相同轉矩時回轉直徑大多數比齒式聯軸器小,體積小,質量輕,可部分代替齒式
訂購熱線：15326245655
立即咨詢
彈性柱銷齒式聯軸器具有以下特點：（1）彈性柱銷齒式聯軸器與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。（２）彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。（３）彈性柱銷齒式聯軸器減振動能差，噪聲較大。彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。

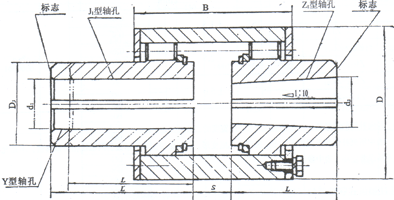

ZLD型－圓錐形軸孔彈性柱銷齒式聯軸器基本參數和主要尺寸
|
型號 |
公稱扭矩Tn(N.m) |
許用轉速[n]r/min |
軸孔直徑d1 d2 |
軸孔配合長度 |
D |
B |
S |
轉動慣量Kg.m2 |
質量m Kg |
|
|
Y型 |
J1、Z1型 |
|||||||||
|
L |
L1 |
|||||||||
|
ZLD1 |
100 |
4000 |
12 14 |
32 |
27 |
76 |
52 |
9 |
0.0007 |
0.73 |
|
16 18 |
42 |
30 |
||||||||
|
19 |
||||||||||
|
20 22 |
52 |
38 |
54 |
11 |
||||||
|
24 |
||||||||||
|
ZLD2 |
250 |
4000 |
16 18 |
42 |
30 |
90 |
60 |
7 |
0.004 |
3.9 |
|
19 |
||||||||||
|
20 22 |
52 |
38 |
62 |
9 |
||||||
|
24 |
||||||||||
|
25 28 |
62 |
44 |
66 |
13 |
||||||
|
30 32 |
82 |
60 |
70 |
17 |
||||||
|
ZLD3 |
630 |
4000 |
25 28 |
62 |
44 |
118 |
85 |
11 |
0.015 |
8.6 |
|
30 32 |
82 |
60 |
89 |
15 |
||||||
|
35 38 |
||||||||||
|
40 42 |
112 |
84 |
95 |
21 |
||||||
|
ZLD4 |
1600 |
4000 |
40 42 |
112 |
84 |
158 |
115 |
21 |
0.057 |
18.1 |
|
45 48 |
||||||||||
|
50 55 |
||||||||||
|
56 |
||||||||||
|
60 |
142 |
107 |
122 |
28 |
||||||
|
ZLD5 |
4000 |
4000 |
50 55 |
112 |
84 |
192 |
115 |
21 |
0.14 |
29.2 |
|
56 |
||||||||||
|
60 63 |
142 |
107 |
112 |
28 |
||||||
|
65 70 |
||||||||||
|
71 75 |
||||||||||
|
80 |
172 |
132 |
127 |
33 |
||||||
|
ZLD6 |
6300 |
3300 |
60 63 |
142 |
107 |
230 |
144 |
30 |
0.31 |
47.2 |
|
65 70 |
||||||||||
|
71 75 |
||||||||||
|
80 85 |
172 |
132 |
149 |
35 |
||||||
|
90 95 |
||||||||||
|
ZLD7 |
10000 |
2900 |
70 71 |
142 |
107 |
260 |
146 |
30 |
0.62 |
73 |
|
75 |
||||||||||
|
80 85 |
172 |
132 |
151 |
35 |
||||||
|
90 95 |
||||||||||
|
100 110 |
212 |
167 |
156 |
40 |
||||||
|
ZLD8 |
16000 |
2500 |
80 85 |
172 |
132 |
300 |
167 |
34 |
1.29 |
115 |
|
90 95 |
||||||||||
|
100 110 |
212 |
167 |
172 |
39 |
||||||
|
120 125 |
||||||||||
|
130 |
252 |
202 |
177 |
44 |
||||||
|
ZLD9 |
25000 |
2300 |
90 95 |
172 |
132 |
335 |
187 |
34 |
2.1 |
151 |
|
100 110 |
212 |
167 |
192 |
39 |
||||||
|
120 125 |
||||||||||
|
130 140 |
252 |
202 |
197 |
44 |
||||||
|
150 |
||||||||||
|
ZLD10 |
31500 |
2100 |
100 110 |
212 |
167 |
355 |
194 |
41 |
3.1 |
196 |
|
120 125 |
||||||||||
|
130 140 |
252 |
202 |
199 |
46 |
||||||
|
150 |
||||||||||
|
160 170 |
302 |
242 |
209 |
56 |
||||||
|
ZLD11 |
40000 |
2000 |
110 120 |
212 |
167 |
380 |
214 |
41 |
4.3 |
237 |
|
125 |
||||||||||
|
130 140 |
252 |
202 |
219 |
46 |
||||||
|
150 |
||||||||||
|
160 170 |
302 |
242 |
229 |
56 |
||||||
|
180 |
||||||||||
|
ZLD12 |
63000 |
1700 |
130 140 |
252 |
202 |
445 |
231 |
48 |
9.9 |
399 |
|
150 |
||||||||||
|
160 170 |
302 |
242 |
241 |
58 |
||||||
|
180 |
||||||||||
|
190 200 |
352 |
282 |
251 |
68 |
||||||
|
ZLD13 |
100000 |
1500 |
150 |
252 |
202 |
515 |
262 |
44 |
16.6 |
502 |
|
160 170 |
302 |
242 |
272 |
54 |
||||||
|
180 |
||||||||||
|
190 200 |
352 |
282 |
282 |
64 |
||||||
|
|
||||||||||
彈性柱銷齒式聯軸器具有以下特點：（1）彈性柱銷齒式聯軸器與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。（２）彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。（３）彈性柱銷齒式聯軸器減振動能差，噪聲較大。彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。
-
